上海吉邁閥門制造有限公司主要生產≦H71XT對夾式消聲止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和

產品概述：

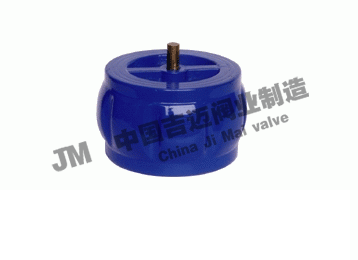

 H71XT系列對夾式消聲止回閥是利用管線內部壓力變化，內壓自行驅動型止回閥。該產品閥瓣運動自動導向，開啟關閉靈活，運動自如，密封性能好，外形結構尺寸小、重量輕、拆裝方便、噪音低、垂直，水平安裝均可。對夾升降止回閥可安裝在水泵出口管道上，多用于水泵停止時，防止管路中帶壓水流回流沖擊水泵確保安全。

安裝說明：

１、安裝前請核對該閥門的口徑，壓力等級及外觀是否完好無損。用手按動閥軸是否動作靈活無阻。

２、檢查閥體標示紅色箭頭與管線水流方向是否一致。

３、夾緊閥門時，各螺栓擰緊用力均衡，使閥門受力一致，并且夾緊力不要過大。

主要性能、規范：

公稱壓力	實驗壓力		工作壓力	適用溫度	適用介質
	強度	密封
1.6	2.4	1.76	1.6	80	水

主要零件材料：

零件名稱	閥體、閥蓋、閥瓣	密封墊	閥軸、壓蓋	彈簧
材料	鑄鐵	丁腈橡膠	黃銅	不銹鋼

主要尺寸及重量：

公稱通經 DN（mm）	尺寸（mm）				重量 （kg）
	Ｌ	�。�	�。�	螺栓
40	62	105	85	4-M16×150	2.3
50	67	127	105	4-M16×150	2.5
65	73	139	120	4-M16×150	4
80	80	152	135	8-M16×160	5.2
100	102	172	155	8-M16×190	7.5
125	120	225	185	8-M16×230	13.5
150	140	232	210	8-M20×240	17.5
200	165	286	265	12-M20×260	27
250	210	350	320	12-M22×310	56
300	260	430

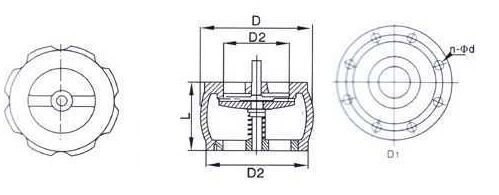

 H71XT對夾式消聲止回閥結構圖紙：

上一個產品：H72H對夾式高壓止回閥

下一個產品：H76X型對夾雙瓣式止回閥

專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：

• 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
• 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
• 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
• 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.

訂貨流程：

1. 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
2. 收到客戶采購清單，為客戶提供閥門型號選型及報價.（報價單）
3. 具體商定：交貨期、特殊要求等事宜.

訂貨須知：

• 客戶如對產品有特殊要求，須在合同中提供以下說明：
• 連接方式
• 結構長度
• 公稱直徑、全通徑、縮徑、管道尺寸；
• 流體介質及溫度、壓力范圍，
• 試驗、檢驗標準及其他要求。
• 本廠根據客戶特定要求配置各類驅動裝置。
• 如由客戶提供確定閥門的類型和型號時，客戶應對正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同.
• 期貨、訂貨的客戶請先來電來函詳細告訴所需閥門型號、規格、數量以及交貨時間、地點、并先按總額的30%-50%預定金或全額貨款及時匯入我廠賬戶，其余貨款待發貨前匯入，以便我們及時安排發貨.
